ET8611 GPRS/SMS 报警控制器

1. 概述

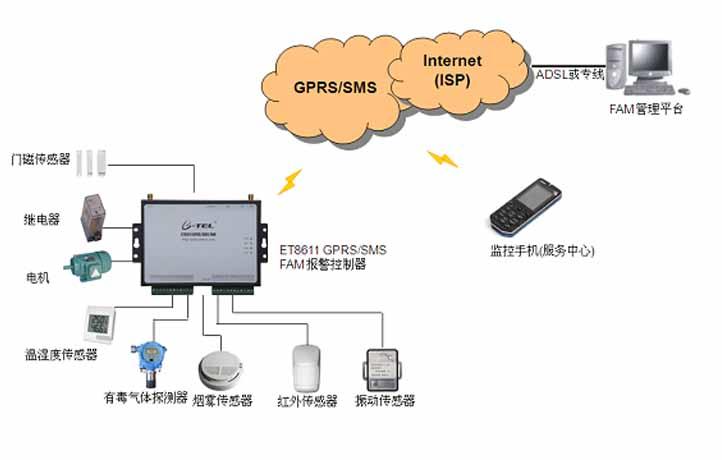

ET8611 GPRS/SMS 报警控制器基于GPRS/SMS平台，内嵌GPRS通讯模块，工业级标准设计，具有GPRS数据传输、中英文短信、数字I/O输入输出，模拟输入接口等功能，提供RS232、DI, AI、TE等接口，而且比ET8610具备更多的I/O接口，同时支持无线传感器，可用来连接各种传感器或直接与用户设备连接，实现GPRS或短消息通讯功能。

ET8611 GPRS/SMS FAM主要针对家居安防、电力系统自动化、机房安全、工业监控、水位检测，农田灌溉等行业的应用，特别适合于安防、远程控制等行业利用GPRS/SMS网络平台实现远程监控。

2. 主要功能

• 更多的I/O接口

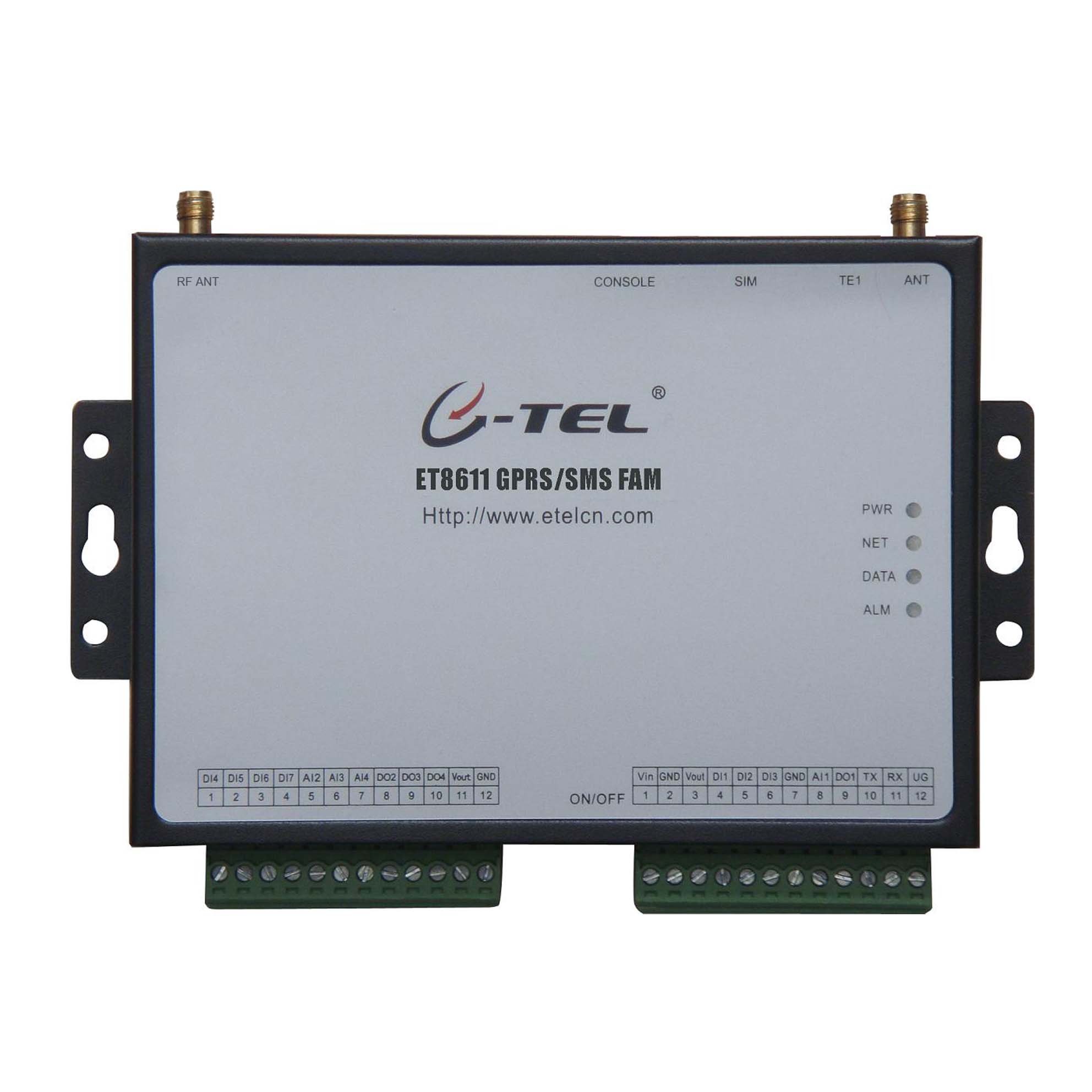

伊泰ET8611 GPRS/SMS FAM报警控制器提供7 DI, 4 AI, 4 DO, 2 TE ports，比ET8610提供更多的I/O接口，且兼容更多的传感器。

• 支持无线传感器

伊泰ET8611 GPRS/SMS FAM报警控制器支持RF无线传感器，通过RF 433.92Mhz频率与无线传感器连接，提供20路无线防区，同时支持60路无线传感器，并实时监测传感器状态，当传感器发生电池电量低，断开连接，防拆开关等情况时，将发送报警信息。

• 工业级设计

伊泰ET8611 GPRS/SMS FAM报警控制器采用工业级设计，内置看门狗电路，保证系统正常工作，MCU实时监测GPRS模块和CPU通讯状况，如果长时间通讯无响应，系统将复位并重新工作。非常适合于需要长期连续工作的应用环境，抗干扰能力强。

• 透明数据传输

ET8611 GPRS/SMS FAM 报警控制器提供全透明数据传输通道，可通过RS232接口与各类PLC、RTU连接，从而扩展FAM应用范围，更好的为用户服务。

• 主备数据中心

ET8611 GPRS/SMS FAM 报警控制器支持主、备数据中心功能，用户可同时设置主备数据中心IP地址或域名，当与主数据中心连接失败后，将自动尝试与备数据中心连接。

• 内置锂电池，温度传感器

ET8611 GPRS/SMS FAM报警控制器内置1000mA锂电池，在无外部电源供电的情况下，可连续工作6小时，并且在外部电源中断后，及时发出报警短信通知用户。内置温度传感器能实时监测环境温度，外置的数字温度传感器可直接延伸到用户设备表面，监测用户设备温度。当温度超过和低于指定值，FAM将发送报警，当温度恢复正常值后，能发送温度恢复信息。

• 自定义报警短信

ET8611 GPRS/SMS FAM能自定义短信内容，根据报警端口状态，发送用户预先存储的报警短信内容到用户手机，便于阅读报警内容。

• I/O 状态缓存

ET8611 GPRS/SMS FAM使用NVRAM来存储I/O报警状态信息，当GPRS/SMS网络出现异常时，FAM能将数据存入NVRAM中，等待网络恢复正常后，将数据发出，NVRAM具备掉电保存数据功能，因此即使外部电源中断，FAM能继续保存数据。

• DO端口可编程输出

FAM DO（数字输出）端口支持可编程输出，针对用户现场需求，对输出电平高低，切换时间，次数等提供可编程方式，从而实现与用户终端设备，如继电器、门锁、报警铃等无缝结合。

• 防区类型

FAM DI端口支持防区类型设置，可设置为普通防区、延时防区、智能防区、紧急防区、在家防区等，根据用户现场情况和传感器类型，设置正确的防区类型，防止产生误报、漏报现象。

• 持续报警触发

根据部分传感器（如：浮球液位传感器、温度传感器、电压传感器等）在特定条件下，会在报警与报警清除之前徘徊，容易产生误报、反复报警现象。FAM 报警控制器DI、AI、TE接口支持触发持续时间设置，用户可输入指定端口触发持续时间，当端口状态达到报警值并持续指定时间后，才产生报警触发。

• GPRS SMS同时工作

FAM通过GPRS与数据中心通讯的同时，也可发生短信至用户手机，从而第一时间将报警信息通知用户。

• 短信密码、RFID刷卡、键盘密码、指纹认证和定时方式布撤防

FAM支持定时多种布防、撤防方式，可每天指定时间执行布撤防；同时支持任意手机号通过密码布撤防功能；RFID刷卡方式布撤防；指纹认证方式布撤防。当操作执行成功后，可选择将布撤防信息同时通过短信发送至管理员手机号。

• 摄像头拍照

FAM 提供接口与摄像头连接，实时远程图像抓拍，并能配合FAM IO端口触发拍照，当有报警产生时，能即时抓拍图像，并将图像数据发送到数据中心；同时，FAM可设置固定时间间隔抓取图像，实现连续抓拍。

• Micro SD卡槽(TF卡槽)

FAM 提供Micro SD卡槽即TF卡槽，用于存储摄像头拍照照片/报警/布撤防日志等数据，当报警产生时，FAM能先将照片从摄像机中读出，并存入Micro SD卡中，然后通过GPRS网络发送给数据中心，从而克服GPRS网络传输大数据量的不稳定性，并保证照片不会丢失。

• USSD话费查询，AGPS基站定位

FAM 支持USSD方式查询SIM卡话费和AGPS基站定位功能。可通过AT指令查询剩余话费，便于及时给SIM卡充值， 防止手机卡欠费影响设备正常运行；同时可通过AT指令查询FAM所属基站代码，从而定位FAM设备所属位置。

• LED布撤防指示灯

FAM DO端口可连接12V LED双色指示灯，并显示当前布撤防状态。红灯指示FAM处于布防状态，绿灯指示FAM处于撤防状态。

• MODBUS协议可编程输出

FAM提供存储及转发MODBUS协议指令功能，用户可将常用指令预先存入FAM中，FAM则自动通过指定间隔时间，将指令通过RS232/485端口循环发至PLC/RTU设备中，数据中心只需接收FAM返回数据即可。

• 振铃和短信发送报警

当报警产生时，FAM支持振铃和短信方式发送报警信息，FAM将先振铃10秒后，再将报警内容通过短信发给用户。用户并且可以通过短信对FAM进行远程设置及控制。

• 短信回执

为了保证报警短信的及时传达，用户可设置报警短信重发次数，除非报警清除或接收到用户发送的ACK短信回执，FAM将按指定重发次数和间隔时间发送报警短信。

• 自动发送报警消除短信

FAM所有I/O端口均可设置报警恢复短信，当报警状态清除后，能及时发送报警清除短信通知用户。

• 定时上报I/O接口状态

ET8611 FAM支持定时上报I/O接口状态信息功能，用户可设定每日指定时间或间隔固定时间上报，FAM能在用户指定的时间将I/O状态信息发送到数据中心。

• 时钟同步

FAM可以通过读取短信中的时钟或者通过GPRS获取数据中心的时钟，来实现时钟同步。

• 图形化软件配置

ET8611 GPRS/SMS FAM 报警控制器提供全图形化软件配置，简单易用，且支持将配置文件导入、导出功能，让用户只需点击几个图标，即可快速布置FAM系统。

• 手机和PC机同时作为数据服务中心

FAM短信报警控制器支持手机或PC服务器作为数据服务中心，如需PC机作为服务中心，需使用伊泰公司FAM数据管理平台，管理平台支持SQL数据库，GOOGLE地图，并能自动生成报表。对于超过500站点的用户，建议采用PC机进行集中管理。

• 应用领域广

ET8611 GPRS/SMS FAM报警控制器应用领域非常广泛，可应用于工业远程监控、安防、气象、环保、水利、电力等行业，为了更适合工业M2M领域应用，公司可以根据客户要求快速更改软硬件，以适合客户现场实际需求。
